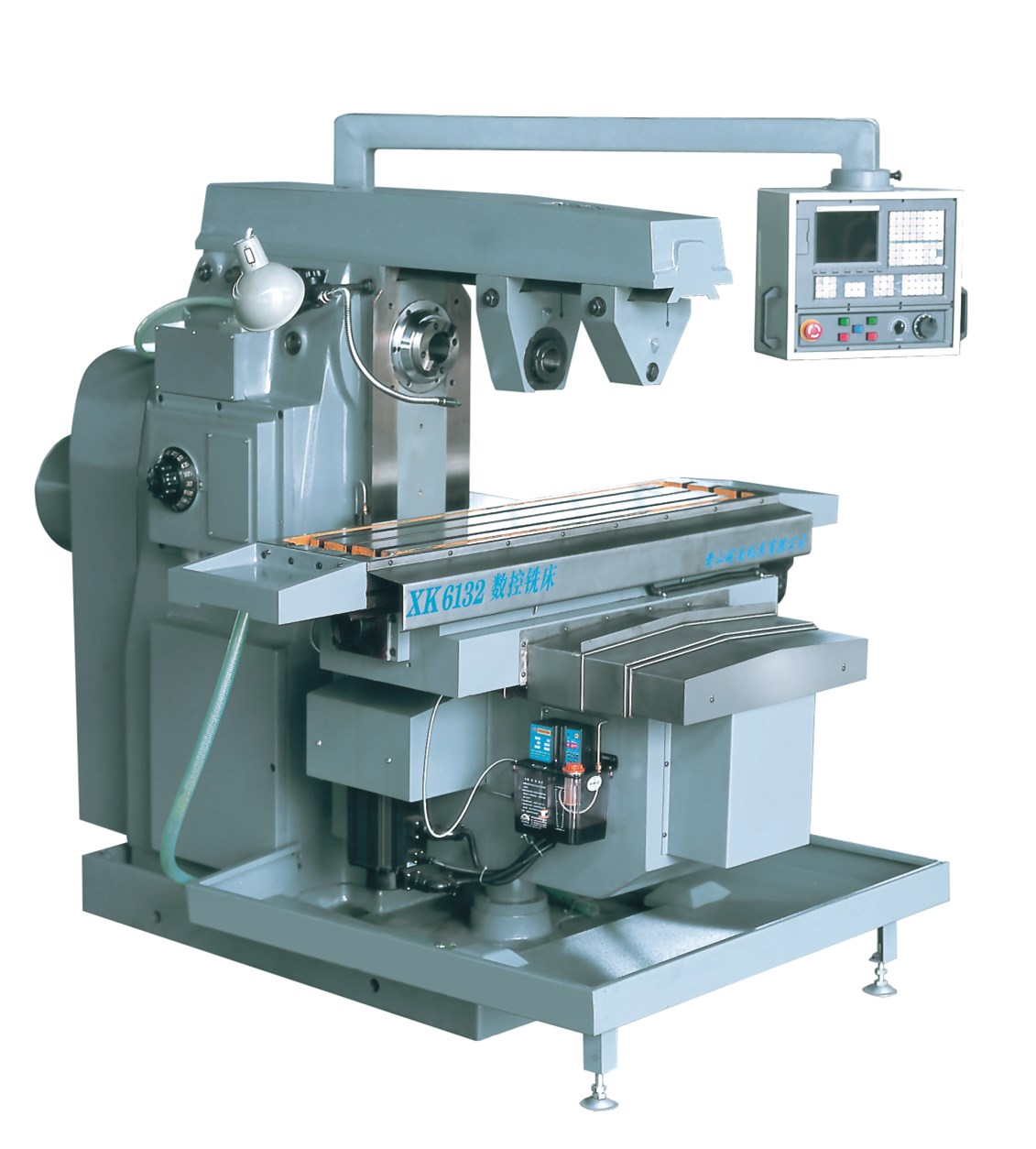

本機床為數控臥式升降臺數控銑床，具有較高結構剛性和精確穩定性。配置高性能數控系統，能實現X、Y、Z三個坐標聯動進給。機床的功能齊全，自動化程度高，操作簡便，性能可靠。
本機床適用于加工各種形狀復雜、精度要求較高零件的單件及批量生產，如凸輪、樣板、靠模、弧形槽等。廣泛適用于機械加工各行業。
主軸是由功率7.5Kw、轉速為960rpm、Y160M-6-B5型的全封閉式法蘭盤式電動機，經過彈性聯軸器和變速機構的齒輪傳動鏈來傳動的。利用主軸變速操縱機構，可使主軸獲得18級不同的轉速，其范圍為30~1500 rpm。
各個坐標軸傳動采用高精度滾珠絲杠，縱向由電機直接驅動，橫向及垂向經同步帶傳動，精度高。
三個方向?qū)к壐本写慊?、貼塑配置，精度保持性高，壽命長。
機床規格及主要技術參數、配置標準
1、主要技術參數
|
序號 |
項 目 |
|
備 注 |
|
|
1 |
設備名稱 |
數控銑床 |
|
|
|
2 |
生產廠家 |
|
|
|
|
3 |
設備型號 |
XK6132 |
|
|
|
4 |
防護結構形式 |
開放式 |
|
|
|
技術參數及規格 |
||||
|
5 |
工作臺尺寸（寬×長） |
320×1320mm |
|
|
|
6 |
行程： X |
700mm |
|
|
|
7 |
Y |
300mm |
|
|
|
8 |
Z |
280mm |
|
|
|
9 |
幾何精度 |
GB/T21948.2-2008 |
|
|
|
10 |
位置精度標準 |
GB/T21948.2-2008 |
|
|
|
11 |
定位精度 |
±0.025/300 |
|
|
|
12 |
重復定位精度 |
±0.015 |
|
|
|
13 |
控制軸數（X、Y、Z） |
三軸 |
|
|
|
14 |
主軸電機功率 |
7.5Kw |
|
|
|
15 |
主軸錐孔 |
7：24 NO.50 |
|
|
|
16 |
主軸轉速 |
30-1500r/min |
|
|
|
17 |
進給速度范圍（X/Y軸） |
5-2000mm/min |
|
|
|
18 |
進給速度范圍（Z軸） |
5-1000mm/min |
|
|
|
19 |
銑刀桿直徑 |
Φ22、Φ27、Φ32（各一套） |
|
|
|
20 |
主軸變速級數 |
18級 |
|
|
|
21 |
快速移動速度（X/Y軸） |
4000/3000 mm/min |
|
|
|
22 |
快速移動速度（Z軸） |
2000mm/min |
|
|
|
23 |
冷卻電泵轉速 |
2760 r/min |
|
|
|
24 |
導軌型式 |
硬軌貼塑 |
三軸 |
|
|
25 |
機床電容量 |
20KVA |
|
|
|
25 |
T型槽(槽數×寬度×間距) |
3×18×80 |
|
|
|
設備工作條件 |
||||
|
27 |
電源要求 |
3～380V±10% 50HZ |
|
|
|
28 |
環境溫度要求 |
0℃～+40℃ |
|
|
|
29 |
相對濕度 |
20～80% |
|
|
|
機床外形尺寸 |
||||
|
30 |
外形尺寸（長×寬×高）mm |
2245×1780×1920mm |
|
|
|
31 |
機床重量 |
3100 Kg |
|
|
2.機床設計標準
①、機床設計制造符合ISO標準。
②、機床所有零部件和各種儀表的計量單位全部采用國際單位（SI）標準。
3.機床配置
①、主軸軸承采用哈爾濱軸承。
②、導軌貼塑，Z、Y導軌面淬火。
③、導軌自動潤滑系統。
④、數控系統：GSK-990MC。
